核心探測單元揭秘：2048像素線陣CMOS賦能彩譜OCT光譜儀高靈敏度探測

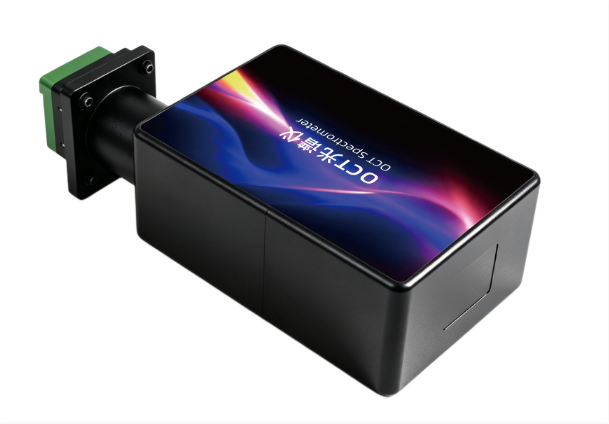

對于光譜儀而言，探測器是“視覺器官”，負責接收經過光柵分光后的光譜信號，其像素數量、感光性能、尺寸參數、讀取速度，直接決定光譜儀的靈敏度、分辨率與掃描速率。彩譜CP800-840C系列OCT光譜儀全系統一搭載2048像素線陣CMOS探測器，這一核心元器件是產品實現高分辨率、大成像深度、超高速掃描的基礎。本文將從探測器硬件參數、結構特性、工作原理、場景適配等維度，深度拆解這款定制化線陣CMOS探測器的技術優勢，解讀其如何支撐全系產品的綜合性能。

首先羅列該線陣CMOS探測器的核心硬件參數（全系四款型號通用）：有效像素2048個，像元尺寸10200μm，單排線性排列；整體感光面積達20.480.2mm。從光學設計角度分析，線陣結構是OCT光譜儀的優選：VPH光柵將入射光按波長線性分光，不同波長的光依次投射到線陣探測器的不同像素上，單個像素對應一段特定光譜范圍，線性排布可匹配分光光路，避免面陣探測器的光信號串擾問題。2048個有效像素屬于中高規格配置，結合產品光譜帶寬計算，每個像素負責采集的光譜區間小，實現高精度光譜采樣，這也是產品光學分辨率可達0.02nm~0.1nm的像素基礎。

像元尺寸與感光面積決定探測器的光捕獲能力。該探測器單像元尺寸為10μm（寬度）×200μm（長度），狹長型像元設計是針對光譜信號的專項優化：寬度方向匹配光譜分光精度，保證波長區分能力；長度方向大幅提升感光面積，增強弱光捕獲能力。總感光面積20.48*0.2mm，在同規格線陣CMOS中處于高水平。在OCT檢測場景中，尤其是深層成像、低反射率樣品檢測時，反射光信號強度弱，大感光面積的像元可收集更多光子，提升光電轉換效率，有效降低圖像噪點，提升信噪比。這也解釋了為何CP800-840/31C在11.7mm超長成像深度下，依然能保持清晰成像——核心得益于探測器優異的弱光探測能力。

區別于傳統CCD線陣探測器，本款CMOS探測器的優勢在于高速并行讀取能力。傳統CCD采用串行讀取模式，像素讀取速度慢，線掃速率很難突破100kHz；而CMOS每個像素集成獨立的放大與讀取電路，2048個像素可并行輸出信號，讀取速度大幅提升，這是全系產品能夠實現250kHz超高速線掃的核心硬件支撐。同時，研發團隊針對OCT光譜信號特性，對探測器的光電響應曲線進行校準，使其在840nm中心波段（780-925nm區間）擁有高響應靈敏度，波段外響應被抑制，進一步減少雜散光干擾，優化成像質量。

探測器與后端電路、ADC模塊的協同設計，進一步釋放性能潛力。該探測器輸出的模擬信號直接對接板載10/11/12bit可調ADC芯片，兩者時序同步。低位深（10bit）模式下，信號轉換速度快，適配250kHz高速掃描場景；高位深（12bit）模式下，信號灰度層級更豐富，可區分強度差異很小的弱信號，適配高分辨率、大深度的精密檢測場景。用戶可根據應用需求自由切換位深，探測器均可穩定匹配，無信號失真、斷層等問題。

從全系列四款型號的差異化適配來看，雖然探測器硬件一致，但配合不同帶寬的VPH光柵，呈現出不同的性能側重。在145nm大帶寬型號中，2048像素對寬光譜進行高密度采樣，充分發揮像素數量優勢，實現2.14μm超高軸向分辨率；在31nm窄帶寬型號中，相同像素數量對應更窄的光譜區間，分光精度拉滿，配合大感光面積實現超長成像深度。統一的探測器硬件設計，也讓全系產品的品控、維修、配件替換更加便捷，降低用戶后期使用成本。

在環境適應性方面，這款工業級線陣CMOS探測器經過寬溫測試，可在0°C~50°C工作溫度范圍內保持性能穩定，不會因溫度變化出現像素暗電流增加、靈敏度下降等問題，適配實驗室、醫院、工業產線等不同工況。同時探測器封裝緊湊，集成在光譜儀內部后，不會額外增加整機體積，保障產品小型化集成能力。

在行業橫向對比中，部分低價OCT光譜儀采用1024像素低規格線陣探測器，光譜采樣精度不足，分辨率與信噪比大打折扣；進口產品雖同樣采用2048像素CMOS，但設備整體售價高。彩譜CP800-840C系列選用高規格國產定制線陣CMOS，在保障核心探測性能對標進口產品的同時，有效控制整機成本，提升產品性價比。

總而言之，2048像素線陣CMOS探測器是CP800-840C系列的“核心內核”，其線性結構、大感光面積、高速讀取、波段優化四大特性，分別支撐了產品的分光精度、弱光探測、高速掃描與信噪比表現。讀懂探測器的技術優勢，就能理解該系列為何能在分辨率、深度、速度三大核心維度實現全面突破，也能幫助用戶更深刻地認知OCT光譜儀的硬件選型邏輯。
