250kHz超高速線掃速率意味著什么？彩譜OCT光譜儀高速數據采集技術全解析

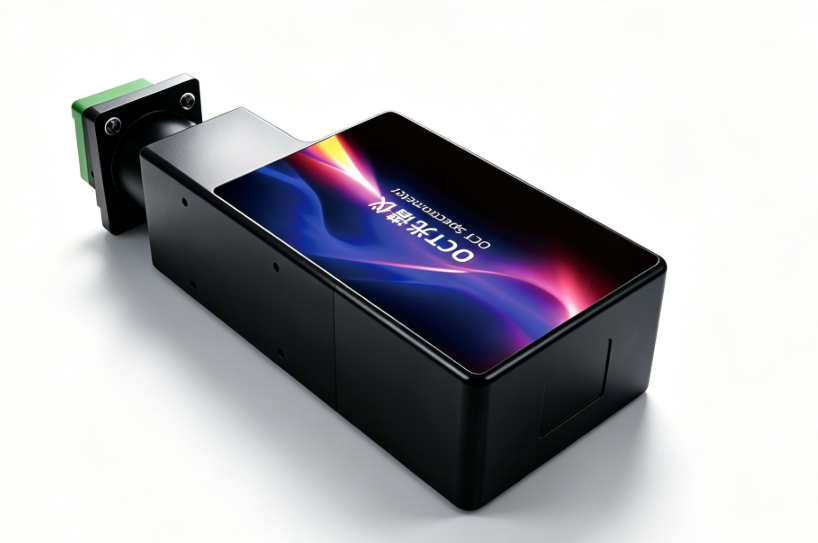

線掃速率是OCT光譜儀的核心動態性能參數，單位為kHz，代表光譜儀每秒完成的單線光譜采集次數，直接決定SD-OCT系統的成像速度、實時性與三維重建能力。彩譜CP800-840C系列全系支持20kHz、80kHz、130kHz、250kHz四檔線掃速率，250kHz的線掃速率達到當前840nm波段商用OCT光譜儀的**梯隊水平。在實時三維成像、工業在線高速檢測、臨床動態診斷等場景中，高速線掃能力發揮著不可替代的作用。本文將解讀線掃速率的核心價值，拆解CP800-840C系列實現250kHz超高速采集的硬件技術，以及不同速率檔位的場景適配邏輯。

首先通俗理解線掃速率的應用價值：OCT成像由無數條單線掃描（A-scan）組合而成，多條A-scan拼接形成二維截面圖像（B-scan），大量二維圖像堆疊則完成三維體積渲染。線掃速率越高，單位時間內采集的A-scan數量越多，二維圖像幀率越高，三維重建速度越快。當線掃速率不足時，動態場景下會出現圖像拖影、卡頓、斷層等問題。以250kHz速率為例，光譜儀每秒可完成25萬次單線采集，配合振鏡掃描器，可實現超高幀率二維成像與實時三維成像，匹配動態檢測需求。

傳統中低端OCT光譜儀線掃速率普遍低于100kHz，僅能滿足靜態樣品、離線抽檢場景；而CP800-840C系列突破250kHz，主要依托高速探測器、雙數據接口、高速信號處理電路三大硬件架構升級。

**，2048像素線陣CMOS探測器的高速讀取能力。探測器是數據采集的源頭，傳統CCD探測器讀取速度慢，難以支撐百kHz以上的高速掃描；而該系列選用的線陣CMOS探測器，具備并行高速讀取特性，2048個像素可快速完成光譜信號采集與輸出，四檔速率檔位可通過電路靈活切換，從20kHz低速模式到250kHz超高速模式，探測器均可穩定工作，無信號丟失、像素失真等問題。同時探測器的像元與電路經過專項優化，高速讀取狀態下依舊保持高信噪比，不會因提速導致圖像質量下降。

第二，USB3.0與CameraLink雙接口差異化傳輸設計，這是實現250kHz速率的核心保障。兩種接口有著明確的速率上限與應用分工：USB3.0接口通用性強、即插即用，可支持130kHz線掃速率，適合實驗室常規檢測、中小型醫療設備、低速科研場景，兼顧易用性與中等速度需求；CameraLink是工業級高速數據接口，傳輸帶寬遠高于USB3.0，專門支撐250kHz線掃速率，數據傳輸延遲低、抗干擾能力強，是高速三維成像、工業在線產線檢測的優選接口。全系產品根據接口自動匹配速率上限，硬件層面杜絕超速運行導致的故障，安全性與穩定性拉滿。

第三，內置高速ADC與信號處理電路。產品搭載10/11/12bit可調高速ADC芯片，模擬信號轉數字信號的轉換速度與采集速率同步匹配，即便在250kHz高速模式下，也能完成高精度模數轉換，保證信號完整性。整機電路采用抗干擾布局，工業級電路設計可抵御工業現場電磁干擾，高速數據傳輸過程中不會出現丟包、亂碼，保障連續長時間高速運行。

接下來劃分四檔線掃速率的場景適配邏輯，幫助用戶合理選型用檔：20kHz低速檔：功耗低、信號穩定，適用于靜態科研樣本、離線材料分析、高精度靜態生物組織成像，對速度無要求、優先保障成像質量的場景。80kHz中速檔：性價比高的通用檔位，適配常規實驗室成像、小型動物活體靜態成像、普通工業離線探傷，是大多數基礎場景的信賴之選。130kHz高速檔：依托USB3.0接口即可實現，適用于需要中等實時性的場景，如常規皮膚科篩查、中小型自動化檢測設備，兼顧速度與接口通用性。250kHz超高速檔：搭配CameraLink接口使用，核心面向三大場景：其一，實時三維OCT成像，如眼科動態眼底三維重建、材料三維形貌掃描；其二，工業產線在線高速檢測，如激光焊接流水線、高速運轉的半導體封裝產線，產線速度越快，越需要高線掃速率匹配；其三，臨床動態診斷，如內窺成像中導管快速移動檢測、人體動態組織監測，避免運動偽影。

結合全系列四款型號來看，無論高分辨率版本還是超長深度版本，均完整保留四檔速率，硬件架構統一，用戶可根據場景自由切換，不會因選擇不同帶寬型號而損失掃描速度。這也是該系列的一大優勢——性能參數全面均衡，無明顯短板。

在實際應用對比中，250kHz線掃速率讓CP800-840C系列在動態場景中優勢顯著。例如激光焊接產線，工件每秒移動速度高，低速光譜儀無法完成逐點檢測，而250kHz高速掃描可跟隨產線節奏，實現焊前、焊中、焊后全流程不間斷檢測；在眼科臨床中，高速掃描可縮短成像時間，減少患者眨眼、頭部移動帶來的圖像干擾，提升診斷效率與準確率。

綜上，250kHz超高速線掃速率并非單純的參數噱頭，而是針對動態成像、在線高速檢測等剛需場景的硬核技術配置。彩譜通過探測器、接口、電路的優化，讓高速采集與成像質量、運行穩定性實現統一，也讓CP800-840C系列突破傳統OCT光譜儀的速度瓶頸，覆蓋更多高要求應用場景。
