一文讀懂OCT軸向分辨率：彩譜OCT光譜儀超高分辨率背后的技術邏輯

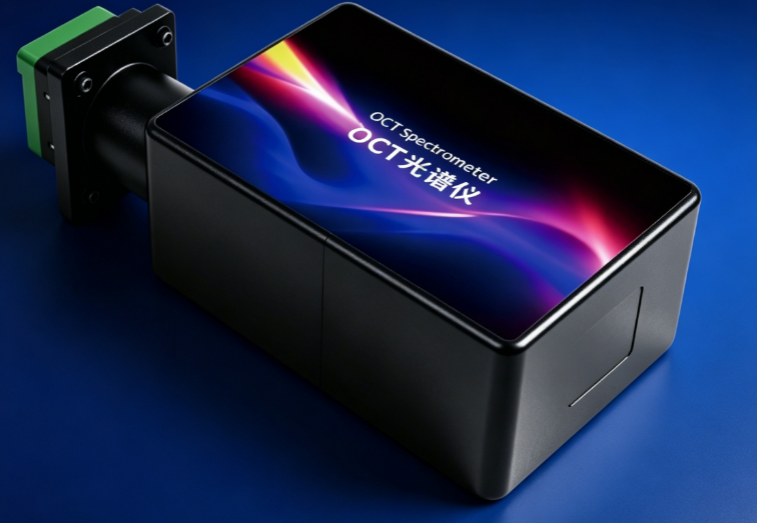

在SD-OCT系統中，軸向分辨率是衡量成像精細程度的核心指標，直接決定設備能否識別微觀病變、微小缺陷與精細結構。簡單來說，軸向分辨率數值越小，設備分辨細微層次的能力越強。彩譜CP800-840/145C作為系列中的高分辨率旗艦型號，實現了空氣中2.14μm的軸向分辨率，達到目前840nm波段商用OCT光譜儀的頂尖水平。本文將結合光學原理、硬件架構，深度科普OCT軸向分辨率的核心邏輯，拆解這款產品實現超高分辨率的技術路徑，幫助行業用戶讀懂參數背后的技術價值。

首先明確基礎概念：OCT的軸向分辨率由光源光譜帶寬與光譜儀的分光能力共同決定，在中心波長固定的前提下，光譜帶寬越大，理論軸向分辨率越高。本次彩譜CP800-840C系列統一采用840nm中心波長，根據光學公式計算，光譜帶寬與軸向分辨率呈負相關關系。CP800-840/145C擁有145nm光譜帶寬，波長范圍覆蓋780-925nm，這是其能夠做到2.14μm超高分辨率的前提。反觀同波段窄帶寬產品，如31nm帶寬版本，軸向分辨率僅為10.02μm，兩者差距清晰印證了帶寬對分辨率的決定性作用。

僅有大帶寬并不足以實現標稱分辨率，光譜儀的光學設計、核心元器件性能會直接損耗有效帶寬，拉低實際分辨能力。這也是很多標稱大帶寬的光譜儀，實際成像分辨率不達標的核心原因。彩譜CP800-840/145C從光路設計、光柵選型、探測器匹配三大維度，保留有效光譜帶寬，將理論分辨率落地為實際成像能力。

**，核心光學元件采用VPH體相位全息光柵。傳統反射式光柵存在光反射損耗、雜散光干擾等問題，會壓縮有效光譜范圍。而VPH光柵通過體相位調制實現分光，衍射效率高、光損耗低，可完整傳輸780-925nm全波段光譜信號，無明顯波段衰減，保證145nm超大帶寬100%發揮作用。同時該型號光學分辨率達到0.1nm，分光精度高，能夠精細區分相鄰光譜信號，避免光譜混疊導致的分辨率下降。

第二，搭配2048像素線陣CMOS探測器。探測器是光譜信號的接收終端，像素數量、像元尺寸決定光譜采樣精度。CP800-840全系搭載同款線陣CMOS，有效像素2048個，像元尺寸10200μm，感光面積達20.480.2mm。充足的像素數量，可對145nm寬光譜進行高密度采樣，每個光譜波段都能被精準捕捉，不會出現信號缺失。高靈敏度的感光特性，還能捕捉樣品表層微弱的反射光信號，哪怕是微米級薄層結構的反射差異，也可被清晰識別，進一步放大高帶寬帶來的分辨率優勢。

第三，光路一體化優化設計。研發團隊對入射光路、分光光路、接收光路進行整體仿真與調試，采用FC/PC標準光纖接口實現低損耗入射，整機內部光路布局緊湊，減少光在傳輸過程中的散射、衰減與偏移。同時內置10/11/12bit可調ADC位深，高位深模式下可區分強度差異小的光譜信號，從信號處理層面保障微觀結構的分辨能力。

從應用場景來看，2.14μm的超高軸向分辨率有著明確的落地價值。在皮膚科檢測中，該型號可分辨皮膚表皮、真皮之間的微米級分層，捕捉皮膚癌細胞引發的微觀組織形變，助力皮膚癌早期篩查；在眼科角膜成像中，可清晰呈現角膜多層精細結構，為圓錐角膜、角膜炎等疾病診斷提供依據；在半導體行業，可檢測芯片表層鍍膜、薄膜電路的微米級厚度與缺陷，滿足芯片質檢需求。

需要特別說明的是，該分辨率為空氣中理論計算值，在液體、生物組織等介質中，受介質折射率影響，實際分辨率會略有變化，但依然遠優于常規OCT光譜儀。同時，大帶寬設計導致該型號成像深度為2.5mm，更適用于表層精細成像場景，并不適合深層組織或厚大樣本檢測，這也是產品梯度化選型的意義所在。

總而言之，CP800-840/145C的2.14μm超高軸向分辨率，是“大光譜帶寬+高性能VPH光柵+高像素CMOS探測器+優化光路”四大技術協同作用的結果。讀懂這一參數的技術邏輯，用戶就能根據自身檢測對象的精細程度，精準選擇適配型號，讓OCT設備的性能發揮到優致。
